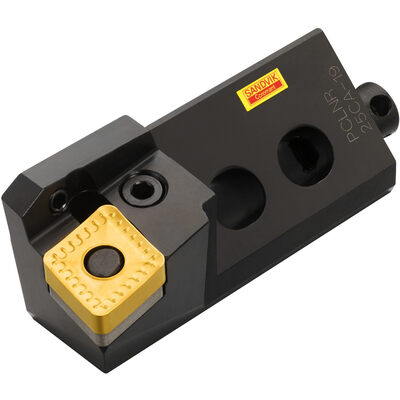

T-Max® P Einbauhalter zum Drehen
Abb.ä.
Artikel-Nr.: PCLNL 25CA-19
236,- €
219,48 €
zzgl. MwSt. / pro Stück
Sie sparen:
16,52 €
(7%)
Produktbeschreibung
Einbauhalter für negative Drehwendeplatten mit 0° Freiwinkel
- Hebel-Spannsystem - Die Lösung für die optimale Spanabfuhr
Technische Daten
| Bearbeitungsart: | Drehen |
| Schafthöhe [H] (mm): | 38 |
| Passender Wendeschneidplattentyp: | CNMG 190612 |
| Adapterschnittstelle Maschinenrichtung [ADINTMS]: | Cartridge (ISO5611) -left hand: 25CA |
| Schaftbreite (mm) [B): | 25 |
| Kühlschmierstoffaustritt [CXSC]: | 0: no coolant exit |
| Bohrungsdurchmesser 1, min. (mm) [DMIN1]: | 100 |
| Bohrungsdurchmesser 2, min. (mm) [DMIN2]: | 115 |
| EAN [EAN]: | 10148854 |
| Funktionshöhe (mm) [HF]: | 25 |
| Einstellwinkel (deg): | 95 |
| Funktionslänge (mm) [LF]: | 100 |
| Maximale Kraglänge (mm) [OHX]: | 100 |
| Bestellnummer [ORDCODE]: | PCLNL 25CA-19 |
| Produktfamilie [PRODFAM]: | 1049 |
| Hauptschneidenwinkel (deg) [PSIR]: | -5 |
| Drehmoment (Nm) [TQ]: | 10 Nm |
| Funktionsbreite (mm) [WF]: | 32 |
| Masse (Gewicht) (kg) [WT]: | 430 kg |
| Zentrierhilfe(Easyfix): | Nein |
| Außen/Innen: | Innen |
| Kupplungsgröße maschinenseitig [DCON]: | 25CA links |
| Wendeschneidplatte positiv/negativ: | Negativ |
| Passender Wendeplattentyp: | CNMG |
| Schneidrichtung: | L |
